موتور گیربکس آویز(شافت موازی) SEW

توضیحات

گیربکس آویز SEW آلمان با نام فنی سری F شناخته می‌شود و یکی از پرکاربردترین و محبوب‌ترین گیربکس‌های صنعتی در جهان است. این سری از نوع شافت موازی (Parallel Shaft) است، به این معنا که محور ورودی و خروجی در یک راستا قرار دارند. این طراحی باعث کاهش ابعاد عرضی گیربکس و افزایش انعطاف‌پذیری در نصب می‌شود.

سری F در مدل‌های متنوع شافت توپر، هالو شافت و فلنج‌دار (B5 و B14) تولید می‌شود و به راحتی می‌تواند در فضاهای محدود یا روی تجهیزات مختلف نصب گردد. طراحی باریک، جمع‌وجور و ماژولار این گیربکس، آن را به انتخابی ایده‌آل برای خطوط تولید پیوسته تبدیل کرده است.

یاتاقان‌بندی تقویت‌شده شفت خروجی، امکان تحمل بارهای محوری از هر دو سمت را فراهم کرده و طول عمر و پایداری عملکرد را به طور قابل توجهی افزایش می‌دهد. این ویژگی در پروژه‌هایی که تحت تنش محوری هستند، بسیار مهم است.

توان خروجی این سری از ۰.۱۲ تا ۲۰۰ کیلووات و گشتاور آن از حدود ۱۳۰ تا ۱۸۰۰۰ نیوتن‌متر متغیر است. این بازه وسیع، کاربرد این گیربکس را از پروژه‌های سبک تا بسیار سنگین پوشش می‌دهد. همچنین امکان تعویض جداگانه موتور بدون نیاز به تعویض کل گیربکس، مزیت مهمی برای نگهداری محسوب می‌شود. گروه صنعتی آسیماک انواع گیربکس آویز SEW سری F را با بهترین قیمت و پشتیبانی فنی کامل عرضه می‌کند.

انواع موتور گیربکس آویز SEW

موتورگیربکس آویز SEW سری F در مدل‌های متنوعی تولید می‌شود تا با شرایط نصب، نوع شفت و نیازهای مختلف پروژه‌ها سازگار باشد. این تنوع شامل مدل‌های پایه‌دار، فلنج‌دار B5 و B14، شافت توپر و هالو شافت می‌باشد. حروف DR که در انتهای اکثر مدل‌ها دیده می‌شود، به نوع موتور الکتریکی نصب‌شده روی گیربکس اشاره دارد (موتورهای استاندارد سری DR شرکت SEW).

مشخصات فنی گیربکس آویز SEW

گیربکس آویز SEW سری F به دلیل طراحی باریک، شفت موازی و تنوع بالای نصب، یکی از پرکاربردترین گیربکس‌های صنعتی است. این سری با یاتاقان‌بندی تقویت‌شده شفت خروجی، قابلیت تحمل بار محوری بالا از دو طرف را دارد و برای نصب در فضاهای محدود و شرایط کاری سخت بسیار مناسب است. امکان سفارش مدل‌های با بکلش کاهش‌یافته (Low Backlash) از سایز F37 تا F157 نیز وجود دارد که برای کاربردهای دقیق‌تر ایده‌آل است.

جدول مشخصات فنی کلی سری F:

جدول مشخصات فنی بر حسب فریم سایز:

نحوه نصب گیربکس آویز SEW

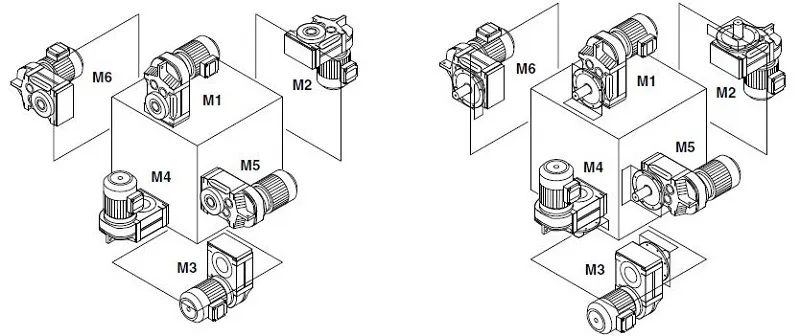

یکی از مزایای مهم گیربکس آویز SEW سری F، تنوع بسیار بالای حالات نصب آن است. این گیربکس‌ها با ۶ حالت استاندارد نصب (M1 تا M6) مطابق با استانداردهای شرکت SEW، امکان نصب در موقعیت‌های مختلف افقی، عمودی و مایل را فراهم می‌کنند. این انعطاف‌پذیری باعث شده سری F برای پروژه‌های متنوع و فضاهای محدود بسیار مناسب باشد. حالات نصب گیربکس آویز SEW سری F:

حجم روغن مورد استفاده در انواع گیربکس آویز SEW

میزان روغن مورد نیاز در گیربکس‌های آویز SEW سری F بسته به سایز گیربکس و حالت نصب (M1 تا M6) متفاوت است. انتخاب حجم صحیح روغن برای روانکاری مناسب، کاهش سایش و افزایش طول عمر گیربکس بسیار مهم است.

حجم روغن سری F.., FS..B, FH..B, FV..B:

حجم روغن سری FF:

جدول حجم روغن سری FA.., FH.., FV.., FAF.., FAZ.., FHF.., FHZ.., FVF.., FVZ.., FT..:

ویژگی‌ها و مزایای گیربکس شافت موازی SEW

گیربکس آویز SEW سری F به دلیل طراحی شافت موازی، ساختار باریک و کیفیت ساخت بالا، یکی از محبوب‌ترین گیربکس‌های صنعتی در جهان است. این سری ترکیبی عالی از قدرت، انعطاف‌پذیری و دوام را ارائه می‌دهد.

از مهم‌ترین ویژگی‌ها و مزایای این گیربکس می‌توان به موارد زیر اشاره کرد:

• طراحی فشرده و قدرتمند: ساختار شافت موازی با چرخ‌دنده‌های هلیکال، توان بالا را در حجم بسیار کم ارائه می‌دهد و گزینه‌ای عالی برای فضاهای محدود است.
• قابلیت نصب متنوع: امکان نصب افقی، عمودی، پایه‌دار یا فلنج‌دار (B5 و B14) با ۶ حالت استاندارد M1 تا M6.
• تنوع در خروجی شافت: عرضه در مدل‌های شافت توپر، هالو شافت ساده، زبانه‌دار و شرینک دیسک.
• راندمان بالا با مصرف انرژی بهینه: کاهش اتلاف انرژی و عملکرد اقتصادی در کاربردهای طولانی‌مدت.
• تحمل بارهای شعاعی و محوری سنگین: یاتاقان‌بندی تقویت‌شده که امکان تحمل همزمان نیروهای افقی و عمودی را فراهم می‌کند.
• نسبت تبدیل متنوع و گسترده: از ۳.۷۷ تا ۲۸۱.۷۱ در مدل‌های استاندارد و تا بیش از ۳۱,۰۰۰ در مدل‌های چندمرحله‌ای.
• قابلیت چندمرحله‌ای: مناسب برای سرعت‌های خروجی بسیار پایین و گشتاورهای بالا.
• مدل‌های با بکلش کاهش‌یافته: از سایز F37 تا F157 برای کاربردهای دقیق و اتوماسیون.
• دوام و طول عمر بالا: استفاده از مواد باکیفیت آلمانی و کاهش نیاز به تعمیرات دوره‌ای.
• مقاومت در شرایط محیطی سخت: عملکرد قابل اعتماد در محیط‌های پرگردوغبار، مرطوب و دمای بالا.

کاربردهای مهم گیربکس آویز SEW

گیربکس آویز SEW سری F به دلیل طراحی باریک، شفت موازی، تحمل بار محوری و شعاعی بالا و انعطاف‌پذیری نصب، در صنایع متعددی کاربرد گسترده‌ای دارد. این گیربکس به‌ویژه در خطوطی که فضای محدود وجود دارد یا نیاز به انتقال قدرت در امتداد مستقیم است، انتخاب بسیار مناسبی محسوب می‌شود.

از مهم‌ترین کاربردهای گیربکس آویز SEW سری F می‌توان به موارد زیر اشاره کرد:

• سیستم‌های نوار نقاله و انتقال مواد: خطوط تولید، انبارها، سیستم‌های بسته‌بندی و صنایع لجستیک
• میکسرها و همزن‌های صنعتی: صنایع غذایی، دارویی، شیمیایی و رنگ‌سازی
• جرثقیل‌ها، بالابرها و وینچ‌های سقفی: جابجایی بارهای سنگین در کارگاه‌ها و انبارها
• آسیاب‌های بالمیل و تجهیزات معدنی: صنایع سیمان، معدن و فرآوری مواد معدنی
• صنایع فولاد و نورد: خطوط نورد گرم و سرد، انتقال قدرت در ماشین‌آلات سنگین
• تصفیه‌خانه‌های آب و فاضلاب: تجهیزات هوادهی، پمپ‌ها و گردش آب
• صنایع شیمیایی و پتروشیمی: اختلاط مواد، پمپ‌ها و فرآیندهای انتقال
• صنایع غذایی: تجهیزات فرآوری، بسته‌بندی و خطوط تولید مواد غذایی
• صنایع نساجی: ماشین‌آلات بافندگی، ریسندگی و کنترل سرعت
• صنایع چوب و کاغذ: ماشین‌آلات برش، پرس، خردایش و انتقال مواد اولیه

لیست قیمت و خرید موتور گیربکس آویز(شافت موازی) SEW

قیمت گیربکس آویز SEW سری F بسته به سایز، نوع شفت (توپر یا هالو)، نسبت تبدیل و آپشن‌های درخواستی متفاوت است. جدول زیر قیمت تقریبی مدل‌های رایج را نمایش می‌دهد. برای دریافت قیمت روز و مشاوره فنی، با کارشناسان گروه صنعتی آسیماک تماس بگیرید.

سوالات متداول

در ادامه به مهم‌ترین سوالات متداول درباره گیربکس آویز SEW پاسخ داده شده است:

1. گیربکس آویز SEW چیست و چه کاربردی دارد؟ گیربکس آویز SEW سری F نوعی گیربکس شافت موازی است که به دلیل طراحی باریک و فشرده، برای نصب در فضاهای محدود و خطوط انتقال مواد بسیار مناسب است. این گیربکس در نوار نقاله، میکسر، بالابر، جرثقیل و صنایع غذایی، شیمیایی و معدنی کاربرد گسترده‌ای دارد.
2. تفاوت گیربکس آویز SEW با گیربکس کرانویل چیست؟ گیربکس آویز (سری F) شفت موازی دارد، در حالی که گیربکس کرانویل (سری K) زاویه خروجی ۹۰ درجه ایجاد می‌کند. آویز برای انتقال مستقیم و فضاهای باریک مناسب‌تر است، اما کرانویل برای تغییر جهت نیرو بهتر عمل می‌کند.
3. چگونه ظرفیت مناسب گیربکس آویز SEW را انتخاب کنیم؟ انتخاب ظرفیت بستگی به توان موتور، گشتاور مورد نیاز، سرعت خروجی، نوع بار (ثابت یا ضربه‌ای)، زمان کارکرد روزانه و شرایط محیطی دارد. توصیه می‌شود حتماً از مشاوره فنی متخصصان آسیماک استفاده کنید.
4. آیا گیربکس آویز SEW قابلیت کوپل مستقیم با موتور را دارد؟ بله، اکثر مدل‌های سری F به‌صورت مستقیم با موتورهای SEW (DR..) کوپل می‌شوند و معمولاً نیازی به کوپلینگ جداگانه نیست.
5. آیا گیربکس آویز SEW قابل تعمیر است؟ بله، بسیاری از قطعات مانند بلبرینگ، شفت، کاسه‌نمد و چرخ‌دنده‌ها قابل تعمیر یا تعویض هستند. گروه صنعتی آسیماک خدمات تعمیر و تأمین قطعات یدکی این گیربکس را نیز ارائه می‌دهد.
6. چرا برند SEW برای گیربکس آویز انتخاب مناسبی است؟ SEW-Eurodrive یکی از معتبرترین برندهای جهان است که به دلیل کیفیت ساخت آلمانی، راندمان بالا، طول عمر طولانی، خدمات پس از فروش قوی و تنوع مدل‌ها، در صنایع مختلف انتخاب اول بسیاری از مهندسان است.
7. چگونه مدل دقیق گیربکس آویز SEW را شناسایی کنیم؟ با بررسی پلاک فلزی روی گیربکس (Nameplate) می‌توانید مدل کامل، نسبت تبدیل (i)، کد سفارش، سال ساخت و سایر مشخصات فنی را مشاهده کنید.
8. آیا گیربکس آویز SEW در ایران موجود است؟ بله، مدل‌های مختلف گیربکس آویز SEW در ایران موجود است. گروه صنعتی آسیماک انواع این گیربکس‌ها را با پشتیبانی فنی کامل عرضه می‌کند.
