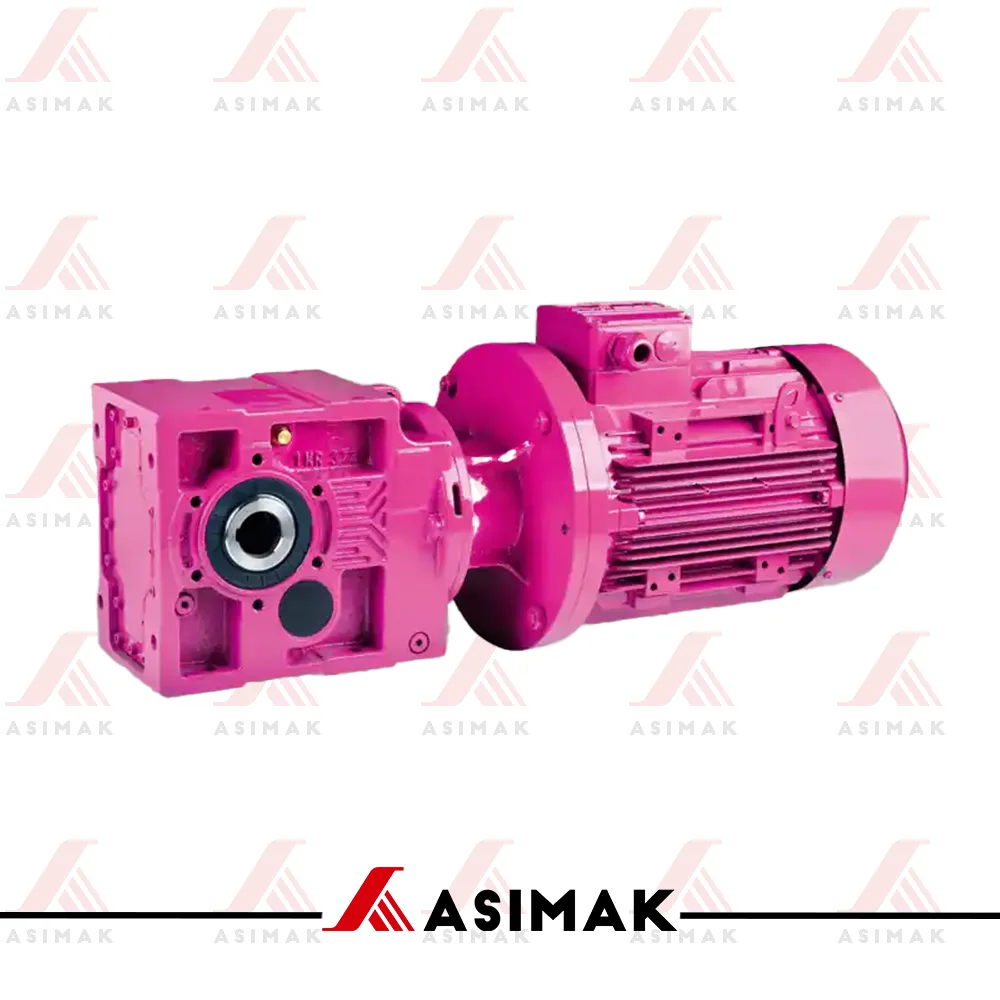

گیربکس کرانویل پینیون ایلماز Yilmaz
۱۸,۰۰۰,۰۰۰ تومان
گیربکس کرانویل پینیون ایلماز Yilmaz یکی از گزینههای کاربردی برای انتقال قدرت زاویهای در ماشینآلات صنعتی است. این گیربکس با استفاده از مجموعه دندههای کرانویل و پینیون، امکان کاهش دور، افزایش گشتاور و تغییر جهت حرکت را فراهم میکند. طراحی فشرده، راندمان مناسب و عملکرد پایدار باعث شده این محصول در نوار نقالهها، خطوط بستهبندی، بالابرها و تجهیزات انتقال مواد کاربرد گستردهای داشته باشد.
جهت مشاوره و اطلاع از قیمتها با ما تماس بگیرید: ۰۲۱۳۶۶۱۶۵۳۰ – ۰۹۱۲۰۳۳۰۱۴۱
توضیحات
گیربکس کرانویل پینیون ایلماز Yilmaz؛ انتقال قدرت زاویهای با راندمان بالا
گیربکس کرانویل پینیون ایلماز Yilmaz یکی از محصولات پرکاربرد در سیستمهای انتقال قدرت صنعتی است که برای تغییر جهت حرکت، کاهش دور و افزایش گشتاور مورد استفاده قرار میگیرد. این گیربکسها با استفاده از مجموعه دندههای مخروطی، شامل کرانویل و پینیون، امکان انتقال نیرو بین محورهای متقاطع را فراهم میکنند. به همین دلیل، در ماشینآلاتی که فضای نصب محدود است یا نیاز به انتقال قدرت در زاویه ۹۰ درجه وجود دارد، انتخابی دقیق و مهندسیشده محسوب میشوند.
برند Yilmaz یا ایلماز یکی از تولیدکنندگان شناختهشده گیربکس صنعتی در بازار جهانی است و محصولات آن به دلیل کیفیت ساخت، تنوع مدل، طراحی فشرده و عملکرد قابلاعتماد در صنایع مختلف مورد توجه قرار گرفتهاند. گیربکس کرانویل پینیون ایلماز با ساختار مقاوم، دندهکاری دقیق و قابلیت تحمل بارهای کاری متنوع، برای استفاده در خطوط تولید، نوار نقالهها، ماشینآلات بستهبندی، صنایع غذایی، فولاد، سیمان و تجهیزات انتقال مواد بسیار مناسب است.
نکته فنی:
در گیربکسهای کرانویل پینیون، محور ورودی و خروجی معمولاً با زاویه ۹۰ درجه نسبت به یکدیگر قرار میگیرند. این ویژگی باعث میشود گیربکس برای نصب در فضاهای محدود و طراحیهای صنعتی با جهت انتقال قدرت زاویهای بسیار کاربردی باشد.
مشخصات فنی موتور گیربکس کرانویل پینیون ایلماز
| تیپ | نسبت تبدیل | دور خروجی (rpm) | گشتاور نامی (Nm) | توان (kW) | قطر شافت خروجی |
|---|---|---|---|---|---|
| K 00 | 74.46 – 91.12 | 12 – 194 | 65 – 80 | 0.12 – 0.14 | 20 |
| K 10 | 64.28 – 129.27 | 11 – 231 | 90 – 140 | 0.18 – 2.2 | 30 |
| K 20 | 64.28 – 138.53 | 10 – 237 | 205 – 280 | 0.34 – 5.1 | 35 |
| K 27 | 46.94 – 1759.48 | 0.82 – 309 | 320 – 450 | 0.5 – 5.1 | 35 |
| K 28 | 44.92 – 3333.36 | 0.43 – 285 | 325 – 600 | 0.4 – 10.3 | 40 |
| K 37 | 49.68 – 3467.39 | 0.42 – 255 | 580 – 820 | 0.5 – 17 | 40 – 45 |
| K 47 | 46.21 – 5222.85 | 0.28 – 233 | 830 – 1550 | 0.6 – 22 | 50 – 55 |
| K 57 | 46.91 – 6611.61 | 0.22 – 210 | 1320 – 2700 | 0.8 – 29 | 60 – 70 |
| K 67 | 48.31 – 1268.66 | 1.1 – 175 | 2500 – 4300 | 0.7 – 49 | 70 – 80 |
| K 77 | 47.41 – 15618.73 | 0.09 – 196 | 3900 – 8000 | 1 – 80 | 90 |
| K 87 | 49.63 – 12789.19 | 0.11 – 151 | 7850 – 15000 | 0.33 – 132 | 110 |
| K 97 | 11.69 – 15680.79 | 0.09 – 124 | 11300 – 20000 | 0.25 – 153 | 120 |
گیربکس کرانویل پینیون چیست؟
گیربکس کرانویل پینیون نوعی گیربکس صنعتی است که در آن نیروی چرخشی از طریق یک چرخدنده کوچکتر به نام پینیون به چرخدنده بزرگتر مخروطی، یعنی کرانویل، منتقل میشود. در این ساختار، دندهها بهگونهای طراحی شدهاند که بتوانند نیرو را بین دو محور غیرهمراستا، اغلب با زاویه قائمه، منتقل کنند. این طراحی باعث شده گیربکس کرانویل پینیون در ماشینآلاتی که نیاز به تغییر جهت حرکت دارند، کاربرد گستردهای داشته باشد.
در گیربکس کرانویل پینیون ایلماز، انتقال نیرو با دقت بالا و درگیری مناسب دندانهها انجام میشود. این موضوع علاوه بر کاهش لرزش و صدا، باعث افزایش راندمان انتقال قدرت و کاهش استهلاک قطعات داخلی میگردد. چنین ویژگیهایی برای خطوط تولیدی که نیاز به عملکرد پیوسته و کموقفه دارند، اهمیت بسیار زیادی دارد.
عملکرد گیربکس کرانویل پینیون ایلماز
وظیفه اصلی گیربکس کرانویل پینیون ایلماز، تبدیل سرعت و گشتاور و در عین حال تغییر جهت انتقال قدرت است. الکتروموتور نیروی چرخشی را به شافت ورودی گیربکس منتقل میکند. سپس مجموعه دندههای پینیون و کرانویل این نیرو را با نسبت تبدیل مشخص کاهش داده و گشتاور خروجی را افزایش میدهند. در نهایت، نیرو از شافت خروجی با جهت متفاوت نسبت به ورودی خارج میشود.
این نوع عملکرد برای تجهیزاتی مانند نوار نقالهها، دستگاههای بستهبندی، بالابرها، میکسرها و ماشینآلاتی که در آنها جانمایی موتور و محور خروجی در یک راستا امکانپذیر نیست، بسیار کاربردی است. طراحی فشرده و زاویهای این گیربکس، آزادی عمل بیشتری به طراحان صنعتی میدهد و باعث بهینهسازی فضای نصب میشود.
مزایای گیربکس کرانویل پینیون Yilmaz
- امکان انتقال قدرت در زاویه ۹۰ درجه
- راندمان مناسب در مقایسه با برخی گیربکسهای زاویهای دیگر
- طراحی فشرده و مناسب برای فضاهای محدود
- کاهش دور و افزایش گشتاور متناسب با نیاز دستگاه
- عملکرد نرم، پایدار و کملرزش
- مناسب برای کارکرد مداوم در خطوط تولید صنعتی
- قابلیت استفاده در صنایع غذایی، بستهبندی، فولاد، سیمان و انتقال مواد
- کیفیت ساخت مناسب و تنوع مدل در محصولات برند ایلماز
جدول مشخصات و ویژگیهای گیربکس کرانویل پینیون ایلماز
| ویژگی | توضیحات فنی | مزیت کاربردی |
|---|---|---|
| نوع گیربکس | کرانویل پینیون زاویهای | مناسب برای انتقال قدرت بین محورهای متقاطع |
| برند | Yilmaz / ایلماز | کیفیت ساخت شناختهشده و تنوع در مدلها |
| نوع انتقال نیرو | انتقال زاویهای معمولاً ۹۰ درجه | بهینهسازی فضای نصب در ماشینآلات |
| عملکرد اصلی | کاهش دور، افزایش گشتاور و تغییر جهت حرکت | افزایش کارایی سیستم انتقال قدرت |
| کاربردها | نوار نقاله، بالابر، میکسر، بستهبندی، خطوط تولید | قابل استفاده در پروژههای صنعتی متنوع |
| مزیت طراحی | ساختار فشرده و نصب آسانتر در فضاهای محدود | انعطاف بیشتر در طراحی دستگاه |
| نگهداری | نیازمند روغنکاری، کنترل نشتی و بازدید دورهای | افزایش طول عمر و کاهش خرابی ناگهانی |
کاربردهای گیربکس کرانویل پینیون ایلماز در صنعت
گیربکس کرانویل پینیون ایلماز در ماشینآلاتی استفاده میشود که هم به کاهش دور و افزایش گشتاور نیاز دارند و هم جهت انتقال قدرت باید تغییر کند. این ویژگی باعث شده این گیربکس در طراحی نوار نقالههای صنعتی، دستگاههای بستهبندی، خطوط فرآوری مواد، بالابرها، تجهیزات صنایع غذایی و ماشینآلات تولیدی کاربرد زیادی داشته باشد.
بالابر صنعتی
ماشینآلات بستهبندی
میکسر صنعتی
صنایع غذایی
خطوط انتقال مواد
ماشینآلات تولیدی
در بسیاری از خطوط تولید، محدودیت فضا باعث میشود امکان نصب مستقیم موتور و گیربکس در یک راستا وجود نداشته باشد. در چنین شرایطی، گیربکس کرانویل پینیون Yilmaz با خروجی زاویهای، امکان طراحی جمعوجورتر و کاربردیتر را فراهم میکند. این ویژگی بهخصوص در خطوط بستهبندی و انتقال مواد، اهمیت زیادی دارد.
نکات مهم در انتخاب گیربکس کرانویل پینیون ایلماز
انتخاب گیربکس کرانویل پینیون ایلماز باید بر اساس نیاز واقعی دستگاه انجام شود. توان الکتروموتور، دور ورودی، دور خروجی مورد نیاز، نسبت تبدیل، گشتاور خروجی، نوع بار و شرایط کاری از مهمترین عواملی هستند که باید بررسی شوند. انتخاب نادرست گیربکس میتواند باعث افزایش دما، کاهش راندمان، سایش زودرس دندهها و آسیب به یاتاقانها شود.
پیش از خرید، این موارد را مشخص کنید:
- توان و دور الکتروموتور
- سرعت خروجی مورد نیاز دستگاه
- نسبت تبدیل مناسب
- میزان گشتاور مورد نیاز در خروجی
- نوع بار؛ یکنواخت، متغیر یا ضربهای
- مدت زمان کارکرد روزانه و ضریب سرویس
- جهت نصب، محدودیت فضا و زاویه انتقال قدرت
- شرایط محیطی مانند دما، گردوغبار و رطوبت
نگهداری و افزایش عمر گیربکس کرانویل پینیون Yilmaz
برای افزایش عمر مفید گیربکس کرانویل پینیون ایلماز، رعایت اصول نگهداری اهمیت زیادی دارد. کنترل سطح روغن، استفاده از روانکار مناسب، بررسی نشتی، پایش دمای کاری و توجه به صدا یا لرزش غیرعادی از اقدامات مهم در نگهداری این تجهیز هستند. روانکاری صحیح باعث کاهش اصطکاک، محافظت از دندهها و جلوگیری از فرسایش زودهنگام قطعات داخلی میشود.
علاوه بر روغنکاری، نصب صحیح نیز نقش مهمی در عملکرد گیربکس دارد. همراستایی مناسب بین موتور، گیربکس و دستگاه مصرفکننده، جلوگیری از اضافهبار و انتخاب کوپلینگ مناسب میتواند فشارهای اضافی روی شافت و یاتاقانها را کاهش دهد. در کاربردهای صنعتی مداوم، بازبینی دورهای گیربکس به کاهش توقفهای ناگهانی خط تولید کمک میکند.
چرا گیربکس کرانویل پینیون ایلماز انتخاب مناسبی است؟
گیربکس کرانویل پینیون ایلماز برای پروژههایی مناسب است که به انتقال قدرت زاویهای، طراحی فشرده و عملکرد قابلاعتماد نیاز دارند. این گیربکس با کاهش دور و افزایش گشتاور، امکان استفاده بهینه از توان الکتروموتور را فراهم میکند و در بسیاری از ماشینآلات صنعتی میتواند جایگزینی مناسب برای سیستمهای انتقال قدرت پیچیدهتر باشد.
کیفیت ساخت برند Yilmaz، تنوع مدلها و امکان استفاده در شرایط کاری مختلف باعث شده گیربکس کرانویل پینیون ایلماز در بسیاری از صنایع مورد توجه قرار گیرد. انتخاب مدل مناسب بر اساس شرایط کاری دستگاه، علاوه بر افزایش بهرهوری، به کاهش هزینههای تعمیرات و افزایش طول عمر تجهیزات کمک میکند.
برای خرید گیربکس کرانویل پینیون ایلماز، ابتدا توان موتور، نسبت تبدیل، گشتاور خروجی، جهت نصب و شرایط کاری دستگاه را مشخص کنید تا مناسبترین مدل از نظر فنی و اقتصادی انتخاب شود.
توضیحات تکمیلی
نوع گیربکس
|
کرانویل پینیون یا بول هلیکال |
|---|---|
|
برند
|
ایلماز – Yilmaz |
|
کشور سازنده
|
ترکیه |
|
گارانتی
|
ندارد |
|
قابلیت کوپل
|
الکترو موتور |
|
تعداد استیج
|
2 ,3 ,4 ,5 ,6 |
|
نوع ورودی گیربکس
|
شافت , هالوشافت , نیم فلنج B14 , فلنج بزرگ B5 , کوپل مستقیم با موتور |
|
نوع خروجی گیربکس
|
شافت , هالوشافت , فلنج |
|
قطر شافت ورودی(mm)
|
11 تا 80 |
|
فریم موتور
|
63 تا 315 |
|
قطر شافت خروجی(mm)
|
20 تا 120 |
|
دور ورودی(RPM)
|
1000 – 1400 ,1500 – 3000 ,750 – 900 |
|
بازه نسبت تبدیل
|
5.68 تا 15680.79 |
|
بازه دور خروجی با موتور 1400 دور
|
0.9 تا 255 |
|
توان ورودی با موتور 1400 دور
|
از 0.12 تا 160 Kw، از 0.16 تا 215 Hp |
|
بازه گشتاور خروجی
|
65 تا 20000 |
