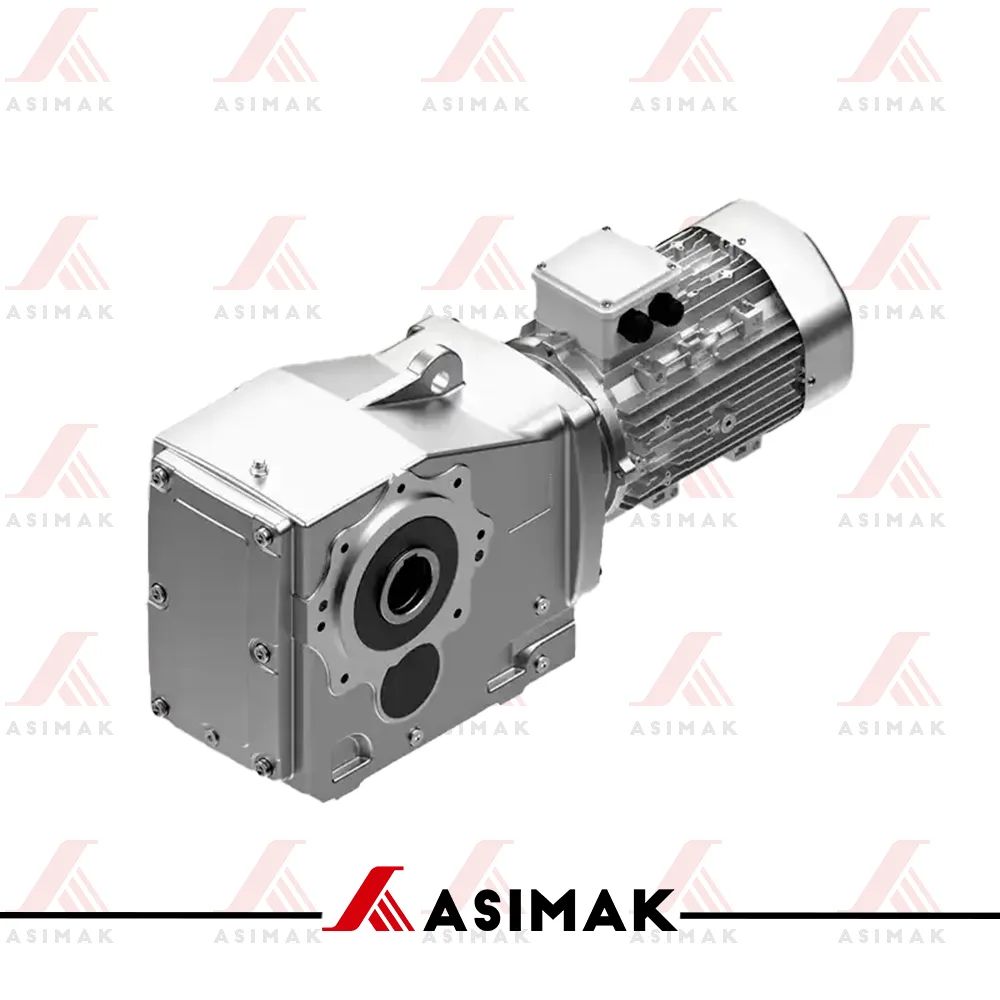

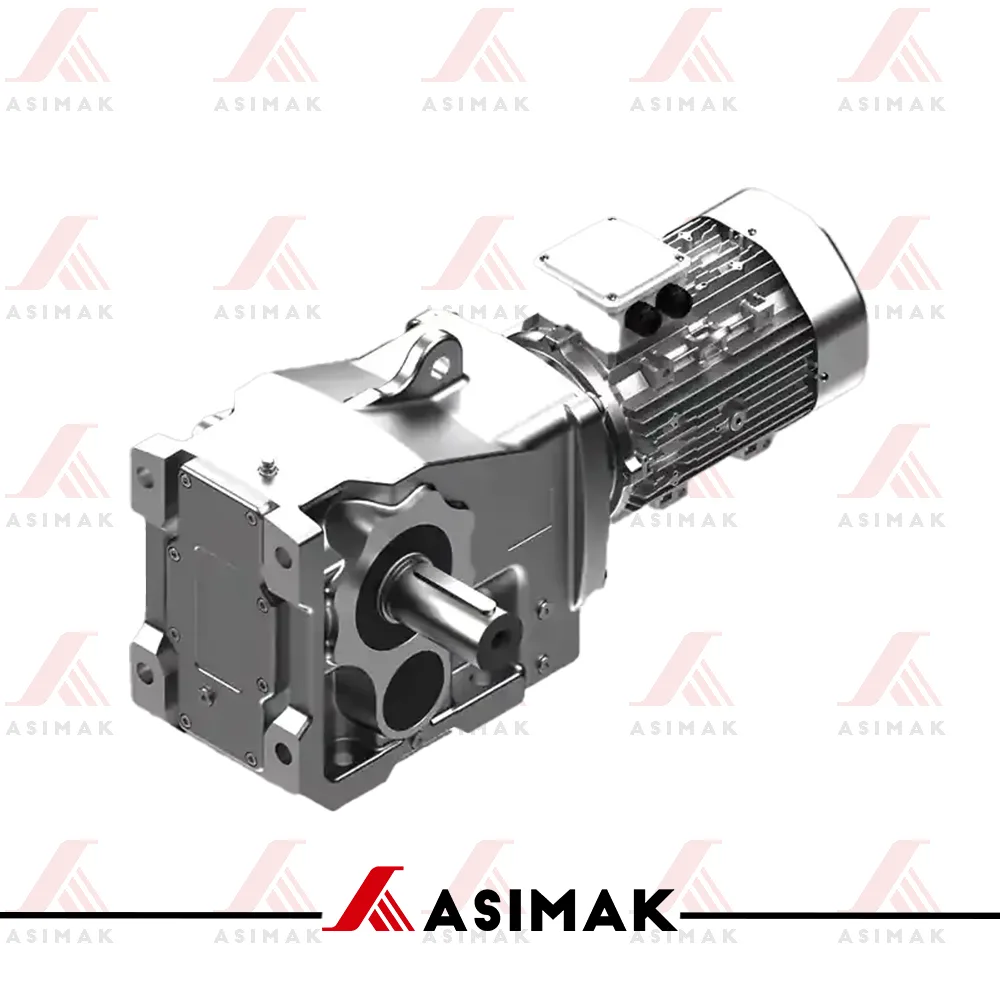

گیربکس کرانویل پینیون پی جی آر PGR
۱۷,۰۰۰,۰۰۰ تومان
گیربکس کرانویل پینیون پی جی آر PGR یکی از گیربکسهای زاویهای کاربردی برای کاهش دور، افزایش گشتاور و انتقال قدرت با زاویه ۹۰ درجه است. این گیربکس با طراحی فشرده، عملکرد پایدار و قابلیت نصب در موقعیتهای مختلف، برای نوار نقالهها، ماشینآلات بستهبندی، بالابرها، میکسرها و تجهیزات انتقال مواد مناسب است. تنوع نسبت تبدیل و ساختار مقاوم، آن را به انتخابی قابلاعتماد تبدیل میکند.
جهت مشاوره و اطلاع از قیمتها با ما تماس بگیرید: ۰۲۱۳۶۶۱۶۵۳۰ – ۰۹۱۲۰۳۳۰۱۴۱
توضیحات
گیربکس کرانویل پینیون پی جی آر PGR؛ انتقال قدرت زاویهای با طراحی صنعتی و راندمان مطلوب
گیربکس کرانویل پینیون پی جی آر PGR یکی از گزینههای کاربردی و قابلاعتماد در سیستمهای انتقال قدرت صنعتی است که برای کاهش دور، افزایش گشتاور و تغییر جهت انتقال نیرو مورد استفاده قرار میگیرد. این نوع گیربکس با بهرهگیری از مجموعه دندههای مخروطی، شامل پینیون و کرانویل، امکان انتقال قدرت بین محورهای متقاطع را فراهم میکند و معمولاً در تجهیزاتی به کار میرود که نیاز به خروجی زاویهای، ساختار فشرده و عملکرد پایدار دارند.
برند PGR یا پی جی آر از تولیدکنندگان شناختهشده در حوزه گیربکس صنعتی است و محصولات آن در بسیاری از صنایع مانند خطوط تولید، نوار نقالهها، ماشینآلات بستهبندی، صنایع غذایی، فولاد، سیمان، معدن و تجهیزات انتقال مواد مورد استفاده قرار میگیرند. گیربکس کرانویل پینیون PGR به دلیل طراحی مهندسیشده، تنوع نسبت تبدیل، بدنه مقاوم و قابلیت نصب در موقعیتهای مختلف، برای کاربریهای صنعتی سبک، نیمهسنگین و سنگین انتخابی مناسب محسوب میشود.
نکته فنی:
گیربکسهای کرانویل پینیون معمولاً برای انتقال قدرت در زاویه ۹۰ درجه استفاده میشوند. این ویژگی باعث میشود گیربکس کرانویل پینیون پی جی آر در ماشینآلاتی که محدودیت فضا، تغییر مسیر شافت یا نیاز به جانمایی فشرده دارند، عملکرد بسیار مناسبی ارائه دهد.
مشخصات فنی موتور گیربکس کرانویل پینیون PGR
| تیپ | نسبت تبدیل | دور خروجی (rpm) | گشتاور خروجی (Nm) | توان (kW) |
|---|---|---|---|---|
| PKD A0290 | 32.85 تا 54.62 | 25.6 تا 363.2 | 45 تا 90 | 0.13 تا 1.5 |
| PKD B0290 | 64.11 تا 72.24 | 19.4 تا 340.5 | 55 تا 120 | 0.11 تا 1.5 |
| PKD C1290 | 52.31 تا 62.77 | 22.3 تا 263.6 | 125 تا 220 | 0.29 تا 3 |
| PKD F4290 | 42.85 تا 59.24 | 23.6 تا 288.9 | 265 تا 380 | 0.93 تا 8.02 |
| PKD H5290 | 48 تا 62.96 | 21.9 تا 291.9 | 410 تا 660 | 1.05 تا 9.2 |
| PKD 1490 | 141.69 تا 169.91 | 8.3 تا 9.6 | 400 | 0.03 تا 0.41 |
| PKD 1390 | 80.09 تا 333.51 | 4.2 تا 173.1 | 180 تا 400 | 0.18 تا 3.26 |
| PKD G1490 | 134.41 تا 1411.66 | 1 تا 10.4 | 430 تا 610 | 0.06 تا 0.37 |
| PKD G1390 | 112.49 تا 277.79 | 5 تا 112.1 | 500 تا 610 | 0.31 تا 4 |
| PKD 2490 | 228.98 تا 1898.5 | 0.74 تا 6.1 | 650 تا 860 | 0.07 تا 0.37 |
| PKD 2390 | 82.89 تا 276.87 | 5.1 تا 159.3 | 480 تا 860 | 0.42 تا 4 |
| PKD 3490 | 167.59 تا 3637.83 | 0.38 تا 8.4 | 1550 | 0.06 تا 1.1 |
| PKD 3390 | 80.5 تا 296.1 | 4.7 تا 164.7 | 880 تا 1550 | 0.77 تا 9.2 |
| PKD 4490 | 172.07 تا 4443.27 | 0.33 تا 8.1 | 2800 | 0.1 تا 2.2 |
| PKD 4390 | 82.83 تا 329.57 | 4.2 تا 158.6 | 1400 تا 2800 | 1.25 تا 15 |
| PKD 5490 | 165.02 تا 3736.07 | 0.27 تا 8.5 | 4800 | 0.19 تا 4 |
| PKD 5390 | 80.13 تا 289.62 | 4.8 تا 172.3 | 2600 تا 4800 | 4.43 تا 22 |
| PKD 6390 | 86.66 تا 325.45 | 5.9 تا 161.7 | 4500 تا 8200 | 5.11 تا 45 |
| PKD 7390 | 90.15 تا 245.55 | 5.7 تا 153.5 | 4700 تا 8500 | 5.07 تا 45 |
| PKD 8390 | 80.05 تا 296.68 | 4.7 تا 173.9 | 7200 تا 13000 | 6.23 تا 90 |
| PKD G8390 | 80.06 تا 320.68 | 4.1 تا 173.7 | 12000 تا 20000 | 12.71 تا 160 |
| PKD 9390 | 10.7 تا 297.79 | 4.7 تا 130.7 | 18000 تا 32000 | 15.75 تا 160 |
| PKD G9390 | 16.78 تا 200.57 | 7 تا 83 | 50000 | 36.65 تا 200 |
گیربکس کرانویل پینیون چیست؟
گیربکس کرانویل پینیون نوعی گیربکس زاویهای است که انتقال نیرو را از طریق درگیری دنده پینیون با دنده کرانویل انجام میدهد. این دو دنده بهصورت مخروطی طراحی میشوند تا بتوانند حرکت دورانی را بین محورهایی که در یک راستا قرار ندارند، منتقل کنند. در بسیاری از کاربردهای صنعتی، محور ورودی از الکتروموتور و محور خروجی تجهیز مصرفکننده در زاویه متفاوتی نسبت به هم قرار دارند؛ در چنین شرایطی، گیربکس کرانویل پینیون یک راهکار مکانیکی دقیق و کمهزینه برای تغییر جهت نیرو است.
در گیربکس کرانویل پینیون PGR، ترکیب دندهکاری دقیق و طراحی فشرده موجب میشود انتقال نیرو با لرزش کمتر، صدای کنترلشده و پایداری مناسب انجام شود. به همین دلیل این گیربکسها در خطوطی که نیاز به کارکرد مداوم و توقف کم دارند، مورد توجه قرار میگیرند.
عملکرد گیربکس کرانویل پینیون پی جی آر
عملکرد اصلی گیربکس کرانویل پینیون پی جی آر بر اساس کاهش سرعت ورودی و افزایش گشتاور خروجی است. الکتروموتور معمولاً سرعت دورانی بالایی ایجاد میکند، اما اغلب تجهیزات صنعتی مانند نوار نقاله، میکسر، بالابر، دستگاههای بستهبندی و ماشینآلات فرآیندی به سرعت کمتر و نیروی پیچشی بیشتر نیاز دارند. گیربکس با استفاده از نسبت تبدیل مشخص، دور ورودی را کاهش داده و گشتاور خروجی را برای راهاندازی و حرکت پایدار دستگاه افزایش میدهد.
مزیت کلیدی گیربکس کرانویل پینیون PGR، تغییر جهت انتقال قدرت است. این ویژگی به طراحان ماشینآلات اجازه میدهد الکتروموتور و تجهیز مصرفکننده را در بهترین موقعیت مکانی نصب کنند. در نتیجه، فضای نصب بهینهتر میشود، آرایش مکانیکی دستگاه سادهتر خواهد بود و دسترسی برای سرویس و نگهداری نیز بهبود پیدا میکند.
مزایای گیربکس کرانویل پینیون PGR
- انتقال قدرت زاویهای، معمولاً با زاویه ۹۰ درجه
- طراحی فشرده و مناسب برای ماشینآلات با محدودیت فضا
- کاهش دور و افزایش گشتاور متناسب با نیاز سیستم
- عملکرد نرمتر نسبت به بسیاری از سیستمهای انتقال ساده
- قابلیت استفاده در کاربریهای سبک، نیمهسنگین و سنگین
- امکان انتخاب نسبت تبدیل متناسب با سرعت خروجی موردنیاز
- کاهش پیچیدگی جانمایی موتور در خطوط تولید
- مناسب برای نوار نقاله، بستهبندی، میکسر، بالابر و تجهیزات انتقال مواد
جدول مشخصات و ویژگیهای گیربکس کرانویل پینیون پی جی آر
| ویژگی | توضیحات فنی | مزیت کاربردی |
|---|---|---|
| نوع گیربکس | کرانویل پینیون زاویهای | انتقال نیرو بین محورهای متقاطع |
| برند | PGR / پی جی آر | مناسب برای استفاده در صنایع متنوع |
| نوع انتقال قدرت | انتقال زاویهای معمولاً ۹۰ درجه | بهینهسازی فضای نصب و مسیر انتقال نیرو |
| عملکرد اصلی | کاهش دور، افزایش گشتاور و تغییر جهت حرکت | افزایش کنترل و پایداری سیستم انتقال قدرت |
| ساختار دنده | مجموعه دنده مخروطی کرانویل و پینیون | انتقال نیرو با سطح تماس مناسب و عملکرد پایدار |
| کاربردها | نوار نقاله، بالابر، بستهبندی، میکسر و خطوط تولید | قابل استفاده در پروژههای صنعتی مختلف |
| نگهداری | روانکاری منظم، کنترل نشتی و بازدید دورهای | افزایش عمر مفید و کاهش توقفهای ناگهانی |
کاربردهای گیربکس کرانویل پینیون PGR در صنعت
گیربکس کرانویل پینیون پی جی آر در تجهیزاتی استفاده میشود که نیازمند انتقال قدرت زاویهای، کاهش سرعت و افزایش گشتاور هستند. این گیربکس به دلیل قابلیت نصب در آرایشهای مختلف، برای خطوطی مناسب است که جانمایی موتور و دستگاه مصرفکننده در یک راستا امکانپذیر نیست. همین موضوع باعث شده در طراحی بسیاری از ماشینآلات صنعتی، استفاده از گیربکس کرانویل پینیون یک انتخاب عملی و مهندسی باشد.
ماشینآلات بستهبندی
بالابر صنعتی
میکسر و همزن صنعتی
تجهیزات انتقال مواد
صنایع غذایی
صنایع سیمان
خطوط تولید مداوم
در ماشینآلات بستهبندی و خطوط انتقال مواد، طراحی فشرده و عملکرد پایدار اهمیت زیادی دارد. در صنایع سنگینتر مانند سیمان، فولاد و معدن نیز تحمل بار و امکان کارکرد طولانیمدت از عوامل تعیینکننده در انتخاب گیربکس است. گیربکس کرانویل پینیون PGR با توجه به ساختار زاویهای و قابلیت انتقال گشتاور، میتواند پاسخگوی طیف گستردهای از این نیازها باشد.
نکات مهم در انتخاب گیربکس کرانویل پینیون پی جی آر
انتخاب گیربکس کرانویل پینیون PGR باید بر اساس مشخصات واقعی دستگاه و شرایط کاری انجام شود. توان الکتروموتور، دور ورودی، دور خروجی مورد نیاز، نسبت تبدیل، میزان گشتاور، نوع بار و ضریب سرویس از پارامترهای کلیدی در انتخاب این محصول هستند. اگر گیربکس با ظرفیت کمتر از نیاز سیستم انتخاب شود، احتمال افزایش دما، سایش دندهها، آسیب یاتاقانها و توقف ناگهانی خط تولید افزایش مییابد.
پیش از خرید، این موارد را مشخص کنید:
- توان الکتروموتور و سرعت ورودی گیربکس
- دور خروجی مورد نیاز دستگاه
- نسبت تبدیل مناسب برای کاربرد موردنظر
- گشتاور خروجی مورد نیاز در شافت
- نوع بار کاری؛ یکنواخت، متغیر، ضربهای یا سنگین
- مدت زمان کارکرد روزانه و ضریب سرویس
- نحوه نصب، جهت شافت و محدودیت فضای نصب
- شرایط محیطی مانند دما، رطوبت، گردوغبار و آلودگی صنعتی
نگهداری و سرویس گیربکس کرانویل پینیون PGR
برای افزایش عمر مفید گیربکس کرانویل پینیون پی جی آر، باید برنامه نگهداری منظم اجرا شود. کنترل سطح روغن، بررسی کیفیت روانکار، تعویض روغن در بازههای تعیینشده، کنترل نشتی از کاسهنمدها و پایش دمای کاری از مهمترین اقدامات نگهداری هستند. روانکاری صحیح در گیربکسهای کرانویل پینیون اهمیت ویژهای دارد، زیرا دندههای مخروطی برای درگیری پایدار و کاهش اصطکاک به فیلم روغن مناسب نیاز دارند.
همچنین نصب اصولی گیربکس تأثیر مستقیمی بر عملکرد و دوام آن دارد. عدم همراستایی مناسب، وارد شدن بار شعاعی یا محوری بیش از حد به شافت، انتخاب نامناسب کوپلینگ یا تسمه و کارکرد در شرایط اضافهبار میتواند موجب لرزش، افزایش دما و خرابی زودرس شود. بنابراین رعایت اصول نصب و استفاده از گیربکس متناسب با ظرفیت کاری دستگاه ضروری است.
چرا گیربکس کرانویل پینیون پی جی آر انتخاب مناسبی است؟
گیربکس کرانویل پینیون پی جی آر برای پروژههایی مناسب است که به ترکیبی از انتقال قدرت زاویهای، طراحی فشرده، کاهش دور و افزایش گشتاور نیاز دارند. این گیربکس میتواند در ماشینآلاتی که محدودیت فضا دارند یا جهت انتقال نیرو باید تغییر کند، عملکردی قابلاعتماد ارائه دهد. قابلیت استفاده در صنایع مختلف و امکان انتخاب نسبت تبدیل مناسب، آن را به گزینهای کاربردی برای بسیاری از خطوط تولید تبدیل کرده است.
در نهایت، برای دستیابی به بهترین عملکرد از گیربکس کرانویل پینیون PGR، باید مدل متناسب با توان موتور، دور خروجی، نوع بار و شرایط محیطی انتخاب شود. نصب دقیق، روانکاری صحیح و سرویس دورهای نیز سه عامل کلیدی برای افزایش عمر مفید، کاهش هزینههای تعمیرات و جلوگیری از توقفهای ناخواسته در سیستمهای صنعتی هستند.
برای خرید گیربکس کرانویل پینیون پی جی آر، ابتدا توان موتور، دور خروجی، نسبت تبدیل، گشتاور مورد نیاز، جهت نصب و شرایط کاری دستگاه را مشخص کنید تا مناسبترین مدل از نظر فنی و اقتصادی انتخاب شود.
توضیحات تکمیلی
نوع گیربکس
|
کرانویل پینیون یا بول هلیکال |
|---|---|
|
برند
|
پی جی آر – PGR |
|
کشور سازنده
|
ترکیه |
|
گارانتی
|
ندارد |
|
جنس بدنه
|
آلومینیوم , چدن |
|
قابلیت کوپل
|
الکترو موتور ,سروو موتور |
|
تعداد استیج
|
2 ,3 ,4 ,5 ,6 |
|
نوع ورودی گیربکس
|
شافت , هالوشافت , نیم فلنج B14 , فلنج بزرگ B5 , کوپل مستقیم با موتور |
|
نوع خروجی گیربکس
|
شافت , هالوشافت , فلنج |
|
قطر شافت ورودی(mm)
|
11 تا 70 |
|
فریم موتور
|
63 تا 315 |
|
قطر شافت خروجی(mm)
|
20 تا 140 |
|
دور ورودی(RPM)
|
750 , 900 – 1000 , 1400 – 1500 , 3000 |
|
بازه نسبت تبدیل
|
3.85 تا 4243.27 |
|
بازه دور خروجی با موتور 1400 دور
|
0.33 تا 363.2 |
|
توان ورودی با موتور 1400 دور
|
از 0.03 تا 200 Kw، از 0.04 تا 268 Hp |
|
بازه گشتاور خروجی
|
45 تا 50000 |
